1. PPPoE là gì?

Nhà cung ứng dịch vụ Internet hay Nhà phân phối dịch vụ nối mạng ( tiếng Anh : Internet Service Provider, viết tắt : ISP ) chuyên phân phối những giải pháp liên kết mạng toàn thế giới ( Internet ) cho những đơn vị chức năng tổ chức triển khai hay những cá thể người dùng .
Giao thức PPPoE ( Point to Point Protocol over Ethernet ) Nó Open vào năm 1999, trong toàn cảnh sự bùng nổ của DSL như một giải pháp cho đường hầm những gói qua liên kết DSL tới mạng IP của ISP, là một giao thức mạng với được hình thành bởi sự đóng gói tài liệu của gói tin PPP trong gói tin Ethernet, Hầu hết những nhà sản xuất DSL sử dụng Giao thức PPPoE .

Việc sử dụng Giao thức PPPoE điển hình liên quan đến việc tận dụng các cơ sở PPP để xác thực người dùng bằng tên người dùng và mật khẩu, chủ yếu thông qua giao thức PAP(Password Authentication Protocol:Giao thức xác thực mật khẩu) và ít thường xuyên hơn qua CHAP(Challenge-Handshake Authentication Protocol:Giao thức xác thực bắt tay thử thách).

Giao thức PPPoE được phát triển bởi UUNET, Redback Networks và RouterWare ( Wind River Systems ) và có sẵn như là một thông tin RFC 2516.

Giao thức PPPoE kỳ vọng sẽ hợp nhất hạ tầng Ethernet thoáng đãng với PPP phổ cập, được cho phép những nhà sản xuất sử dụng lại ứng dụng hiện có của họ và cung ứng mẫu sản phẩm trong thời hạn rất gần. Về cơ bản, toàn bộ những hệ điều hành quản lý vào thời gian đó đều có một ngăn xếp PPP và phong cách thiết kế của PPPoE được cho phép một đoạn mã đơn thuần ở tiến trình mã hóa đường truyền để quy đổi từ PPP sang PPPoE .

2. Hướng dẫn cấu hình PPPoE đơn giản nhất

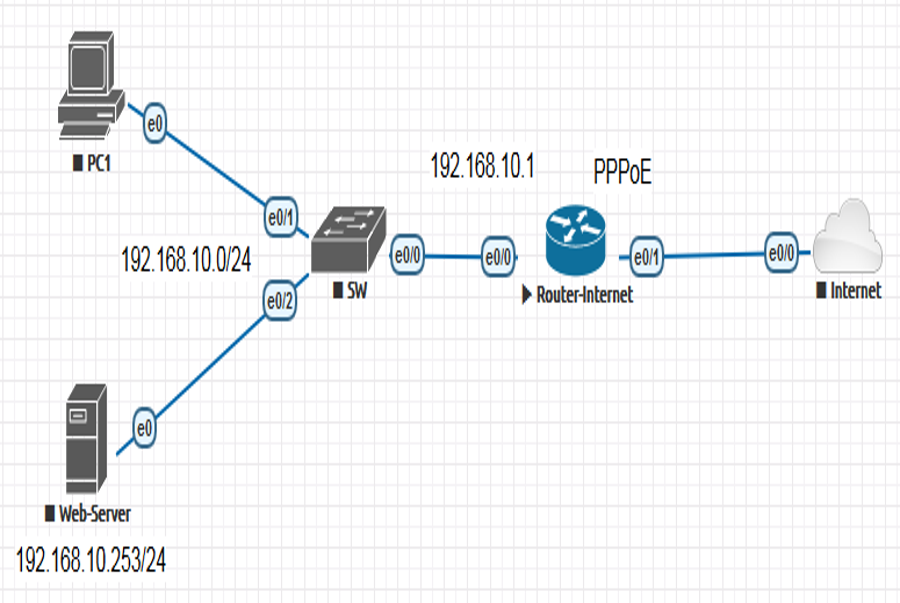

2.1. Mô hình (Mình kéo thả nhanh bằng eve)

2.2. Cấu hình PPPoE trên Cisco Router

Đầu tiên ta Cấu hình PPPoE Port e0 / 0 của Router-Internet

>> > Xem thêm

Dịch vụ cho thuê thiết bị CNTT

Giao diện e0 / 0

• Mô tả Kết nối với mạng LAN

• địa chỉ ip 192.168.10.1 255.255.255.0

• ip nat inside             //Khai báo thông số NAT
• ip tcp adjust-mss 1452 //phải có thông sô này để cân bằng MTU
• Port e0/1 sẽ kết nối từ converter đường FTTH vào và ta sẽ quay PPPoE

Giao diện e0 / 1

• Mô tả liên kết với FTTH

• không có địa chỉ ip

• pppoe được cho phép nhóm toàn thế giới

• pppoe-client quay số-pool-số 1

• Cấu hình tiếp interface dialer 1 và thông số PPPoE sẽ được config ở đây

giao diện Dialer1

• tin tức diễn đạt để thiết lập PPPoE

• mtu 1492 //Khai báo thông số mtu

• địa chỉ ip thương lượng

• ip nat outside //Khai báo thông số NAT

• ppp đóng gói

• nhóm quay số 1

• nhóm quay số 1

• ppp xác nhận pap callin

• ppp pap sent-username mật khẩu

  Xem thêm: Yolo là gì? Nên hay không khi giới trẻ chạy theo yolo?

• nhu yếu ppp ipcp dns

• ppp ipcp route mặc định

Xem thêm :

cho thuê laptop giá rẻ cấu hình đa dạng
» Dịch vụgiá rẻ thông số kỹ thuật phong phú»Cho thuê PCGaming thông số kỹ thuật mạnh

2.3. Khai báo thông số route

• Ta tạo default route ra cổng dialer 1, mô hinh ở đây đơn giản chỉ co 1 network, nếu có nhiều network thì phải tạo static route về các network này

• ip route 0.0.0. 0 0.0.0. 0 Dialer1

DNS2.4. Khai báoServer

• ip tên-máy chủ 8.8.8. 8

• ip name-server

• ip name-server

2.5. Khai báo NAT Dynamic với network Users

• Khai báo trước access-list cho lớp mạng users

• list truy vấn 1 được cho phép 192.168.10.0 | | 0.0.0. 255

• ip nat bên trong list nguồn 1 giao diện Quá tải Dialer1

• Sau khi add lệnh này xong thì tiến hành gõ lệnh bên dưới để xem các session đã NAT ra được chưa

• hiển thị bản dịch ip nat / / xem phiên NAT

2.6. Khai báo NAT static với server WEB

• Khai báo theo câu lệnh bên dưới để NAT 1:1 đối với server web với port 80 và 443

• ip nat bên trong nguồn tĩnh tcp 192.168.10.253 80 giao diện Ethernet0 / 1 80

• ip nat bên trong nguồn tĩnh tcp 192.168.10.253 443 giao diện Ethernet0 / 1 443
